电缆

在 STOBER 找寻连接件:定制型电缆。

电机和驱动控制器之间电缆连接的特性,具有多方面影响,系统轴的功能安全和稳定性亦包含在内。

因此,千万不要在电缆质量方面妥协退让,各驱动元件之间形成出色且耐久的协同作用,必定令您受益匪浅。 不论是电源线还是编码器电缆,抑或 STOBER OCS(单线解决方案),我们都为您提供即插即用的预制型电缆!

获益
电机?控制器?都要连接电线!
电机?控制器?都要连接电线!

选择 STOBER 卓越连接技术的理由不胜枚举。

电机、控制器和驱动控制器的电气属性相互影响。

组合不当可能导致驱动系统内形成不允许出现的电压峰值,这种情况下电机首当其冲会受损。

此外,还必须遵守《电磁兼容指令》的相关法律规定。

为您提供安全保障:STOBER 提供一系列与所有驱动元件完美匹配的电缆 – 多种长度的预制型电缆,两端均可连接。

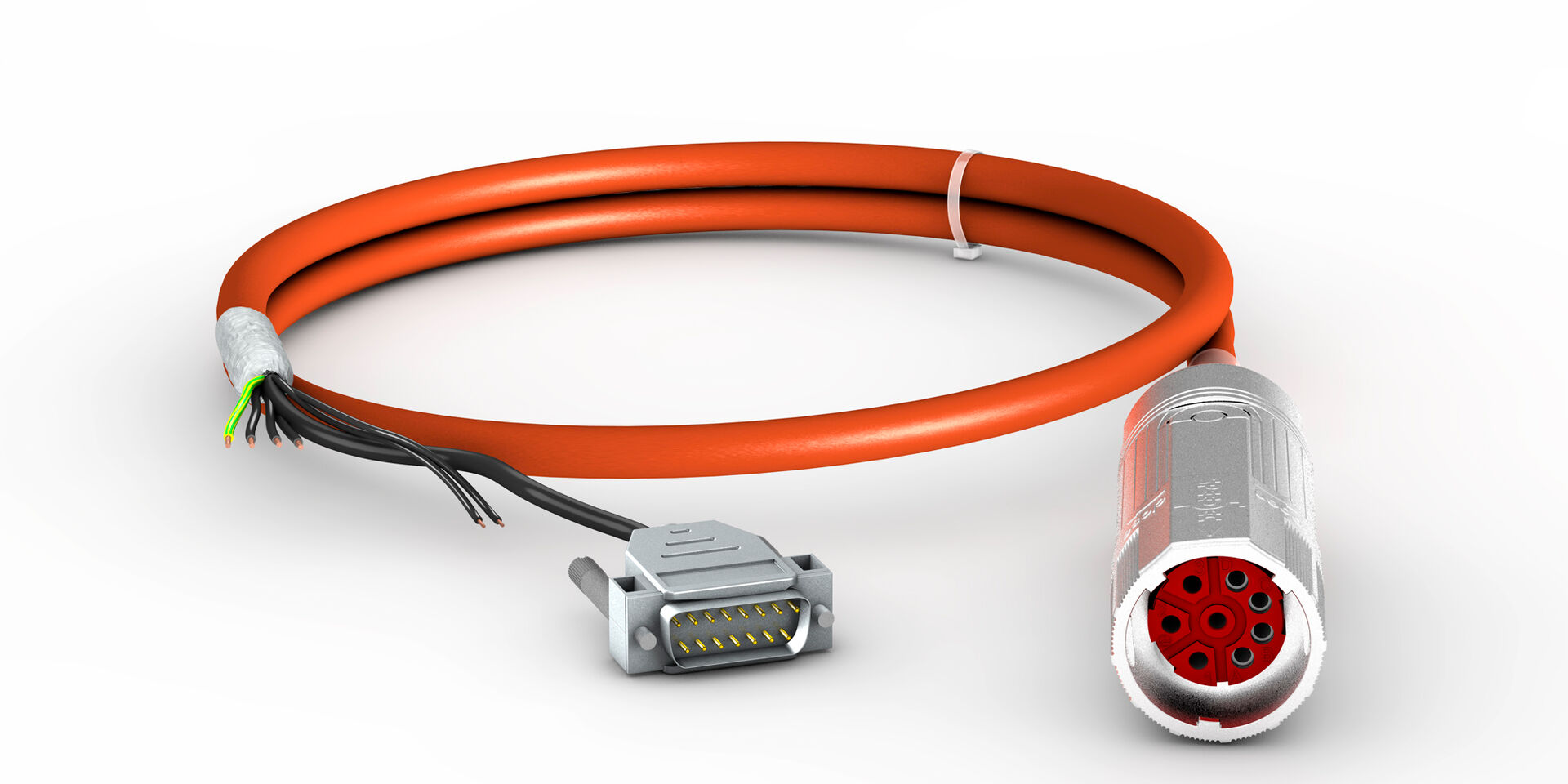

远距离连接:使用一根 100 米长的电缆
电机?控制器?都要连接电线!

下一级:STOBER 新款混合电缆,长度 100 米,用于连接电机和驱动控制器。

配备未来安全型 HEIDENHAIN EnDat® 3。 在传输、诊断、安全和性能方面打造卓越品质。
数字化生产的 理想选择。

合作伙伴联手打造优质产品:STOBER 与 HEIDENHAIN 强强联手,合作开发的混合电缆将电力传输与编码器通信融汇于一根电缆之中。

产品亮点:在对新款电缆进行广泛的负载测试之后,我们基于测试结果保证,在不使用扼流圈的情况下,电缆的牵引能力可以达到 50 米!

舍弃扼流圈有助于减少安装费用和元件差异性,还能节省能源和开支。

总而言之,您必定能从 STOBER OCS 这种先进的单线解决方案中获益,因为它不但能减少布线费用,缩短安装时间,还能降低材料和运营成本。

永久性位置报告:编码器电缆
永久性位置报告:编码器电缆

编码器系统和插头连接器是 STOBER 电机的标配。

STOBER 提供各种长度、导线横截面和插头规格的合适电缆。

视电机型号而定,可能使用不同的编码器系统。

简单易用:只需将电缆插接或通过端子连接在电机和驱动控制器上,即可完成安装。

驱动力:电源线
驱动力:电源线

专用电源线系列可以在电机和驱动控制器之间建立正确的电缆连接,而且安装快速。
这款即插即用型电缆提供不同的长度规格,两端皆可连接,标识清晰明确。

同样适用于电源线:只需将电缆插接或通过端子连接在电机和驱动控制器上,即可完成安装。

技术参数
单线解决方案(One Cable Solution, OCS)
  • 电缆直径和重量:最大 14.7 mm,0.315 kg/m 或最大 16.8 mm,0.4 kg/m
  • 弯曲半径:10 × dout (可随意移动)和 5 × dout (固定布线)
  • 抗弯折能力:至少五百万个循环
  • 加速度:最大 5 m/s²,最大移动行程 20 m
  • 移动速度:最高 240 m/min
  • 扭力应变:± 30°/m
  • 输出扼流圈:不带扼流圈的最大电缆长度 50 m,带扼流圈的最大电缆长度 100 m/li>

找到最适合您的产品!
编码器电缆
  • 电缆直径和重量:
    • 最大 6.8 mm,0.054 kg/m(EnDat® 2.1/2.2 digital,增量式,SSI)
    • 最大 11.4 mm,0.147 kg/m(旋转变压器)
    • 最大 11.0 mm,0.113 kg/m (EnDat ® 2.1 Sin/Cos)
  • 弯曲半径:10 × dout (可随意移动)和 5 × dout (固定布线)
  • 抗弯折能力:五百万个循环
  • 扭力应变:± 30°/m

  • 找到最适合您的产品!
    电源线
    • 电缆直径和重量:最大 14.7 mm,0.315 kg/m 或最大 16.8 mm (0.4 kg/m)
    • 弯曲半径:
      • 10 × dout (可随意移动)和 5 × dout (固定布线)(导线横截面 4 × 1.0 mm² – 4 × 4.0 mm²)
      • 7.5 × dout (可随意移动)和 4 × dout (固定布线)(导线横截面 4 × 16.0 mm² – 4 × 25.0 mm²)
    • 抗弯折能力:至少五百万个循环
    • 扭力应变:± 30°/m
    • 输出扼流圈:
      • 连接同步伺服电机或异步电机时,不带扼流圈的电缆,允许使用的最大长度为 50 m,50 m 至 100 m 长度的电缆必须使用扼流圈。
      • 连接精益电机时,一般不允许使用扼流圈,最大电缆长度一般是 50 m

    找到最适合您的产品!
    特性
    OCS
    OCS
    • 电机: EZEZS 系列同步伺服电机
    • 驱动控制器:SC6SI6 系列驱动控制器
    • 编码器:HEIDENHAIN EnDat® 3 或 SICK Stegmann HIPERFACE DSL®;自动识别编码器
    • 连接:
      • 两侧均预装连接接头并进行标记
      • 采用易于操作的插头连接器,安装快速
      • 插头连接器 IP 防护等级:IP 66/67(根据 IEC 60529 标准)
    • 电子铭牌: 系统自动安装
    • 以安全为导向的应用: 最高 SIL 2,PL d(类别 3),根据 DIN EN 61800-5-2 和 DIN EN ISO 13849 标准
    • 出色的屏蔽效果: 实现更稳定的牵引带属性
    • 耐受能力:
      • 符合 DIN EN 60811-404 标准规定的耐油性
      • 耐化学性优良 – 耐受酸、碱、溶剂、液压液
      • 不含硅酮、FCKW、LABS
    • 易燃性: 根据 IEC 60332-1-2 标准和 UL758 线缆燃烧测试,产品具有阻燃和自熄特性
    • RoHS 一致性: 根据 RoHS-2 指令 2011/65/EC,不含有害物质
    • 规格: UL758 (AWM) Style 21223(外皮)和 Style 10492(芯线)
    • 外皮标识:橙色(类似 RAL 2003),压印“STÖBER”字样

    编码器电缆
    编码器电缆
    • 编码器:
      • EnDat® 2.1/2.2 数字编码器
      • 增量式编码器
      • SSI 编码器
      • 旋转变压器
      • EnDat 2.1® Sin/Cos
    • 连接:
      • 两侧均预装连接接头并进行标记
      • 采用易于操作的插头连接器,安装快速
      • 插头连接器 IP 防护等级:IP 66/67(根据 IEC 60529 标准)
    • 耐受能力:
      • 符合 DIN EN 50363-10-2 标准规定的耐油性
      • 耐化学性优良 – 耐受酸、碱、溶剂、液压液
    • 易燃性: 根据 IEC 60332-1-2、EN 60332-1-2 + UL FT1、CSA FT1、FT2,产品具有阻燃和自熄特性
    • RoHS 一致性: 根据 RoHS-2 指令 2011/65/EC,不含有害物质
    • 规格: UL/CSA (E172204)
    • 外皮标识:黄绿色(类似 RAL 6018)

    电源线
    电源线
    • 编码器:
      • EnDat® 2.1/2.2 数字编码器
      • 增量式编码器
      • SSI 编码器
      • 旋转变压器
      • EnDat 2.1® Sin/Cos
    • 连接:
      • 两侧均预装连接接头并进行标记
      • 采用易于操作的插头连接器(同步伺服电机和精益电机)或接线盒(异步电机),安装快速
      • 插头连接器 IP 防护等级:IP 66/67(根据 IEC 60529 标准)
    • 耐受能力:
      • 符合 DIN EN 50363-10-2 标准规定的耐油性
      • 耐化学性优良 – 耐受酸、碱、溶剂、液压液
    • 易燃性: 视导线横截面而定,根据 IEC 60332-1-2、EN 60332-1-2 + UL FT1、CSA FT1、FT2 或 IEC 60332-1-2、UL758 线缆燃烧测试,产品具有阻燃和自熄特性
    • RoHS 一致性: 根据 RoHS-2 指令 2011/65/EC,不含有害物质
    • 规格: UL/CSA (E172204)
    • 外皮标识:橙色(类似 RAL 2003)
