直交軸遊星歯車ギヤードサーボモータ
直交軸遊星歯車ギヤードサーボモータ

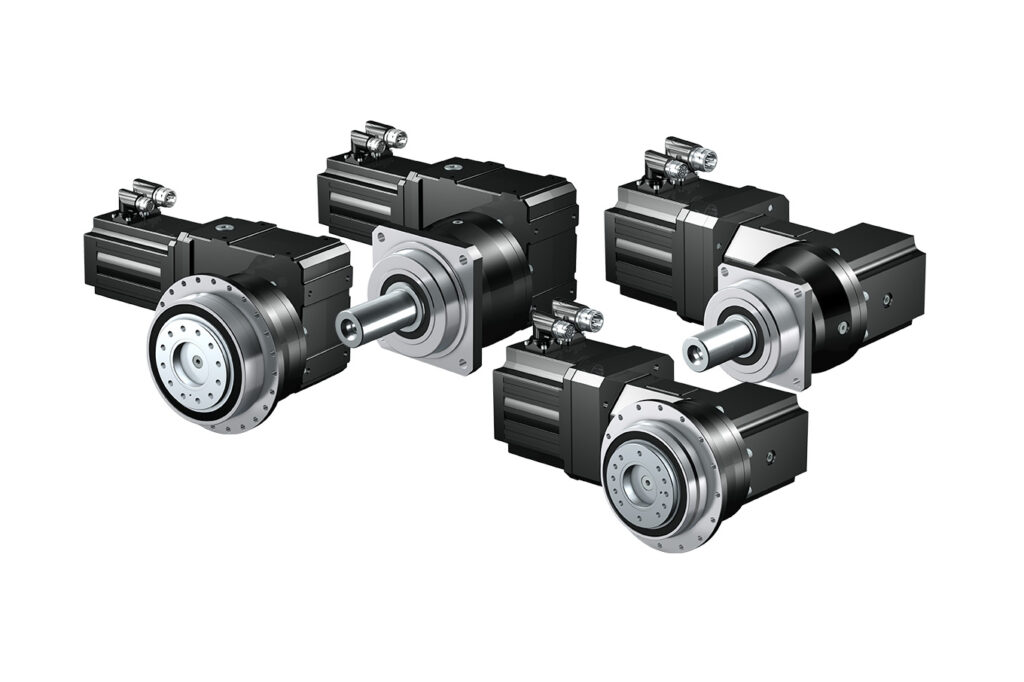

直交軸でフルパワーを発揮 遊星歯車ギヤードサーボモータ

小さなスペースに取り付け可能な高精度・直交軸遊星歯車減速機と、超コンパクトでダイナミックな同期サーボモータを組み合わせました。

スムーズな駆動、高効率、長寿命といった厳しい条件を満たす直交軸遊星歯車ギヤードサーボモータです。

メリット
直交軸遊星歯車減速機と EZモータの組み合わせ

同心軸では干渉が発生してしまう悩みを解消。 同時に堅牢性、ダイナミックな動き、遊びのない安定した駆動において最高水準をクリアするのがSTOBERの遊星歯車減速機とヘリカルベベルギヤードモータのコンビネーションです。

小さなスペースにも取り付け可能な高精度・直交軸サーボモータ用減速機を超コンパクトでダイナミックな同期サーボモータと組み合わせました。

PKEZ:高精度

PKシリーズは、高品質ヘリカルギヤを採用した高精度・直交軸サーボモータ用減速機です。 遊びのない卓越した駆動安定性と、大きな減速比を提供します。

PKシリーズの減速機と、極めてコンパクトでダイナミックなEZモータを組み合わせれば、ねじれ剛性に優れ、遊びのない安定駆動の高精度・直交軸ギヤードサーボモータが実現します。

PKXEZ:小さな取り付けスペースで高精度を実現

PKシリーズの減速機をさらにコンパクトにしたのがPKXシリーズです。 PKシリーズ同様、高品質ヘリカルギヤを採用し、高精度で卓越した安定駆動を実現します。 取り付けスペースに制限があるアプリケーションにどうぞ。

EZモータと組み合わせれば、直交軸減速機と、出力段には丈夫な遊星歯車機構を備えた非常にコンパクトでダイナミックな駆動ユニットが、オフセットなしで実現します。

PHKEZ:高性能

PHKシリーズは高性能仕様の直交軸サーボモータ用減速機です。 高品質ヘリカルギヤと、ねじれや傾きに極めて強い特性を備えます。

PHKXシリーズに比べて大きな減速比に適しているのがPHKシリーズです。

PHKとEZモータを組み合わせれば、前段に直交軸減速機を、出力段には堅牢に支持され、トルクの大きな遊星歯車機構を備えるダイナミックで高剛性の駆動ユニットを実現します。

PHKXEZ:小さな取り付けスペースで高性能を実現

PHXシリーズの減速機をさらにコンパクトにしたのがPHKXシリーズです。 PHKシリーズ同様、高性能で高品質ヘリカルギヤを採用し、ねじれや傾きに強い特性を備えます。 取り付けスペースに制限があるアプリケーションにどうぞ。

EZモータに取り付ければ、超コンパクトな直交軸ギヤードモータが実現。 最高の出力密度、卓越した駆動安定性、大きなトルクを提供します。

PHQKEZ:駆動効率に優れたQuattro Power仕様

PHQKシリーズは革新的な4遊星歯車システムを備えた直交軸サーボモータ用減速機です。 高品質ヘリカルギヤと、ねじれや傾きに極めて強い特性を備えます。

Quattro-Power仕様の減速機も減速比が大きな用途に適しています。

EZモータと組み合わせれば、秀逸な精度、卓越した性能、バックラッシの極めて小さなギヤードモータを実現します。

仕様
PKEZシリーズ
駆動効率
価格帯
  • 総減速比:12 ~ 555
  • 許容加速トルク:68 ~ 3105 Nm
  • バックラッシ:1.5 ~ 5 arcmin
  • 効率:94 %

ご希望の仕様を選定
PKXEZシリーズ
駆動効率
価格帯
  • 総減速比:3 ~ 300
  • 許容加速トルク:11 ~ 3300 Nm
  • バックラッシ:2 ~ 8.5 arcmin
  • 効率:94 ~ 96 %

ご希望の仕様を選定
PHKEZシリーズ
駆動効率
価格帯
  • 総減速比:16 ~ 555
  • 許容加速トルク:89 ~ 7500 Nm
  • バックラッシ:1.5 ~ 4.5 arcmin
  • 効率:92 ~ 93 %

ご希望の仕様を選定
PHKXEZシリーズ
駆動効率
価格帯
  • 総減速比:4 ~ 300
  • 許容加速トルク:26 ~ 2100 Nm
  • バックラッシ:1 ~ 6 arcmin
  • 効率:92 ~ 95 %

ご希望の仕様を選定
PHQKEZシリーズ
駆動効率
価格帯
  • 総減速比:22 ~ 2242
  • 許容加速トルク:123 ~ 43000 Nm
  • バックラッシ:1.5 ~ 4 arcmin
  • 効率:90 ~ 93 %

ご希望の仕様を選定
特長
PKEZシリーズ
PKシリーズ減速機と EZモータの組み合わせ
PKXEZシリーズ
PKXシリーズ減速機と EZモータの組み合わせ
PHKEZシリーズ
PHKシリーズ減速機と EZモータの組み合わせ
PHKXEZシリーズ
PHKZシリーズ減速機と EZモータの組み合わせ
PHQKEZシリーズ
PHQKシリーズ減速機と EZモータの組み合わせ
使用例
