伺服偏心斜齒輪減速機產品
精確的 STOBER 伺服減速機,具備平坦的殼體和大的軸距 - 搭配超精簡、高動態的 STOBER 同步伺服馬達。

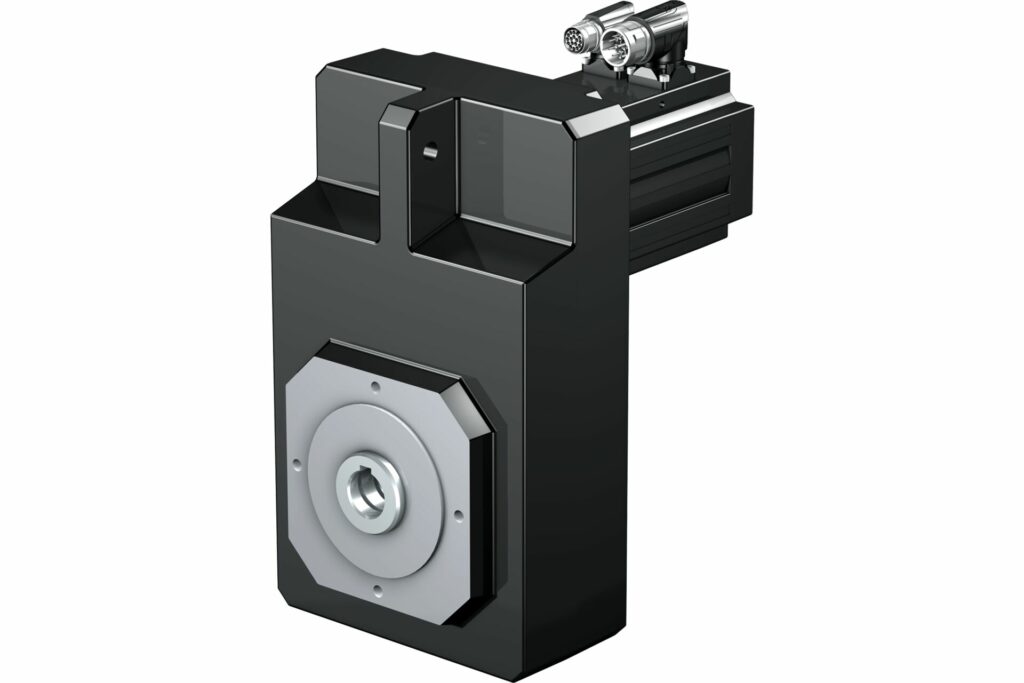

窄長形黑色機體,具動力部件:伺服偏心斜齒輪減速機。

您在找一款占地面積小的減速電機?而且要求軸距要大, 定位精度要高?而且還要性能強勁?
那就是 – STOBER 伺服偏心斜齒輪減速機。

優點
偏心斜齒輪減速機搭配 EZ 電機

由於採用大軸距和超扁平殼體設計,因此偏心斜齒輪減速機在安裝空間極小且極狹窄的應用中表現出色。

對效率、耐用性和使用壽命要求較高的應用,這款減速機也能應對自如。

如果搭配 EZ 電機直接加裝,較小的結構空間、較輕的重量和較大的扭矩都會為您帶來諸多益處!

定位精度高,運轉穩定

如果對精度要求高,推薦使用 F 系列偏心斜齒輪減速機,有兩個款型供您選擇。

斜齒經過硬化處理,能可靠地保證運轉穩定性。

F 系列和 EZ 電機 – 由於減速機和電機均採用超短結構設計,因此如果搭配使用,就能打造出超精簡、精確、動態且極其可靠的減速電機。

技術參數
FEZ 系列
功率密度
價位
  • 總齒數比:4.3 – 274
  • 允許的加速扭矩:21 – 1100 Nm
  • 背隙:5 – 11 弧分
  • 效率:96 – 97 %

找到最適合您的產品!
特性
FEZ 系列
偏心斜齒輪減速機搭配 EZ 電機……
應用
捲繞機
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
機械手
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
貨架操作機
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
擠出
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
下載
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Katalog STÖBER kompaktKatalog STÖBER kompakt 044426552022 09DE10.24 MB
Katalog Synchron-ServogetriebemotorenKatalog Synchron-Servogetriebemotoren 114424372022 05DE25.78 MB
Katalog Synchron-Servogetriebemotoren mit redundanter BremseKatalog Synchron-Servogetriebemotoren mit redundanter Bremse 004433112022 05DE17.46 MB
Katalog ServoStop Servogetriebe mit BremseKatalog ServoStop Servogetriebe mit Bremse 014432342022 03DE14.49 MB
Katalog ServogetriebeKatalog Servogetriebe 044430542021 12DE15.21 MB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Betriebsanleitung Motoradapter MB23 - MB53 ServoStopBetriebsanleitung Motoradapter MB23 - MB53 ServoStop 014432872022 11DE6.02 MB
Sicherheitshinweise für GetriebeSicherheitshinweise für Getriebe 004431082018 07DE72.86 KB
Sicherheitshinweise für explosionsgeschützte GetriebeSicherheitshinweise für explosionsgeschützte Getriebe 004431092018 07DE71.63 KB
Betriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZMBetriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZM 014430322019 05DE449.89 KB
Betriebsanleitung Getriebe und Getriebemotoren C F K SBetriebsanleitung Getriebe und Getriebemotoren C F K S 024430272020 11DE364.03 KB
Montageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montierenMontageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montieren 024431612021 05DE130.25 KB
Montageanleitung Gummipuffer für die Drehmomentstütze am F-GetriebeMontageanleitung Gummipuffer für die Drehmomentstütze am F-Getriebe 004426992014 10DE144.72 KB
Montageanleitung Motoradapter mit axial steckbarer WellenkupplungAssembly instructions Motor adapter with axially plug-in couplingMontageanleitung Motoradapter mit axial steckbarer Wellenkupplung
Assembly instructions Motor adapter with axially plug-in coupling
084412472011 02DE
EN
95.31 KB
Mounting instructions Hollow shafts with shrink disk for F K KL KS S gear unitsMontageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS SMounting instructions Hollow shafts with shrink disk for F K KL KS S gear units
Montageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS S
104407112019 05EN
DE
118.14 KB
Assembly instructions MGS motor adapter with curved-toothed couplingMontageanleitung MGS-Motoradapter mit BogenzahnkupplungAssembly instructions MGS motor adapter with curved-toothed coupling
Montageanleitung MGS-Motoradapter mit Bogenzahnkupplung
044407032009 05EN
DE
83.66 KB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Motoranschlussplan EZ_AH an MDS 5007 Sin-CosMotoranschlussplan EZ_AH an MDS 5007 Sin-Cos 014426662017 07DE63.44 KB
Anschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-CosAnschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-Cos 024423072017 07DE77.95 KB
Anschlussplan EZ_AK an SDS 5007 Sin-CosAnschlussplan EZ_AK an SDS 5007 Sin-Cos 014426702017 07DE63.18 KB
Anschlussplan EZ_AL an SD6A02Anschlussplan EZ_AL an SD6A02 014426722017 07DE69.55 KB
Anschlussplan EZ_AM an SD6 Sin-CosAnschlussplan EZ_AM an SD6 Sin-Cos 024426742019 02DE154.56 KB
Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard)Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard) 024426772018 06DE129.55 KB
Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard)Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard) 014430222018 06DE123.46 KB
Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S)Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S) 014430492021 03DE184.33 KB
Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2 004430952019 09DE186.05 KB
Anschlussplan EZ_AA an SDS 5000Anschlussplan EZ_AA an SDS 5000 044423052019 02DE174.62 KB
Anschlussplan EZ_AB an MDS 5000 Anschlussplan EZ_AB an MDS 5000 044423062019 02DE175.33 KB
Anschlussplan EZ_FA an SDS 4000 kompatibelAnschlussplan EZ_FA an SDS 4000 kompatibel 044423082019 02DE145.96 KB
Anschlussplan EZ_AF an MDS 5007Anschlussplan EZ_AF an MDS 5007 024426652019 02DE161.18 KB
Anschlussplan EZ_FG an B&R AcoposAnschlussplan EZ_FG an B&R Acopos 044423132019 02DE158.97 KB
Anschlussplan EZ_FJ an Siemens SINAMICS S120Anschlussplan EZ_FJ an Siemens SINAMICS S120 044423152021 03DE192.99 KB
Anschlussplan EZ_FM an Beckhoff AX5000Anschlussplan EZ_FM an Beckhoff AX5000 034423182017 06DE197.63 KB
Anschlussplan EZ_FP an MDS / SDS 5000 kompatibelAnschlussplan EZ_FP an MDS / SDS 5000 kompatibel 044423212019 02DE156.99 KB
Anschlussplan EZ_FR an MDS _ SDS 5000 kompatibelAnschlussplan EZ_FR an MDS _ SDS 5000 kompatibel 044423222017 11DE115.80 KB
Anschlussplan EZ_FV an B&R ACOPOSMultiAnschlussplan EZ_FV an B&R ACOPOSMulti 024424442019 02DE74.72 KB
Anschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibelAnschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibel 014424472017 11DE107.52 KB
Anschlussplan EZ_AD an SD6Anschlussplan EZ_AD an SD6 014424502021 09DE195.64 KB
Anschlussplan EZ_AE an SD6 Sin-CosAnschlussplan EZ_AE an SD6 Sin-Cos 024424512019 02DE168.08 KB
Anschlussplan EZ_AJ an SDS 5007Anschlussplan EZ_AJ an SDS 5007 024426682019 02DE161.39 KB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5Replacement parts list MGS gears with pre-stage in mounting position 5Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5
Replacement parts list MGS gears with pre-stage in mounting position 5
014414912009 11DE
EN
50.87 KB
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 VErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 VReplacement parts list offset helical gear units F102 F202 F302 F402 F602 V
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 V
034408332010 03EN
DE
72.86 KB
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AB AG AGNReplacement parts list offset helical gear units F102 F202 F302 F402 F602 AB AG AGNErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AB AG AGN
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 AB AG AGN
034408342010 03DE
EN
78.05 KB
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AF AFN AQReplacement parts list offset helical gear units F102 F202 F302 F402 F602 AF AFN AQErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 AF AFN AQ
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 AF AFN AQ
034408352010 03DE
EN
79.34 KB
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 SB SG SGNErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SB SG SGNReplacement parts list offset helical gear units F102 F202 F302 F402 F602 SB SG SGN
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SB SG SGN
034408362010 03EN
DE
85.11 KB
Ersatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SF SFN SQReplacement parts list offset helical gear units F102 F202 F302 F402 F602 SF SFN SQErsatzteilliste Flachgetriebe F102 F202 F302 F402 F602 SF SFN SQ
Replacement parts list offset helical gear units F102 F202 F302 F402 F602 SF SFN SQ
034408372010 03DE
EN
81.41 KB
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 VReplacement parts list offset helical gear units F103 F203 F303 F403 F603 VErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 V
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 V
034408382010 03DE
EN
79.66 KB
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AB AG AGNReplacement parts list offset helical gear units F103 F203 F303 F403 F603 AB AG AGNErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AB AG AGN
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 AB AG AGN
034408392010 03DE
EN
84.50 KB
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 AF AFN AQErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AF AFN AQReplacement parts list offset helical gear units F103 F203 F303 F403 F603 AF AFN AQ
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 AF AFN AQ
034408402010 03EN
DE
85.53 KB
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SB SG SGNReplacement parts list offset helical gear units F103 F203 F303 F403 F603 SB SG SGNErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SB SG SGN
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 SB SG SGN
034408412010 03DE
EN
91.57 KB
Ersatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SF SFN SQReplacement parts list offset helical gear units F103 F203 F303 F403 F603 SF SFN SQErsatzteilliste Flachgetriebe F103 F203 F303 F403 F603 SF SFN SQ
Replacement parts list offset helical gear units F103 F203 F303 F403 F603 SF SFN SQ
034408422010 03DE
EN
87.52 KB
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM 004432972021 10DE71.70 KB
EU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZEU declaration of conformity synchronous servo motors and synchronous geared motors ED EK EZEU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZ
EU declaration of conformity synchronous servo motors and synchronous geared motors ED EK EZ
014430892020 11DE
EN
37.12 KB
EU Declaration of conformity synchron motors LMEU-Konformitätserklärung für Lean-Motoren LMEU Declaration of conformity synchron motors LM
EU-Konformitätserklärung für Lean-Motoren LM
024430822020 11EN
DE
39.12 KB
UK Einbauerklärung GetriebeUK Einbauerklärung Getriebe 004432992021 10DE74.04 KB
Declaration of Incorporation gear unitsEinbauerklärung GetriebeDeclaration of Incorporation gear units
Einbauerklärung Getriebe
004427182015 04EN
DE
48.83 KB
