轉換為效率:

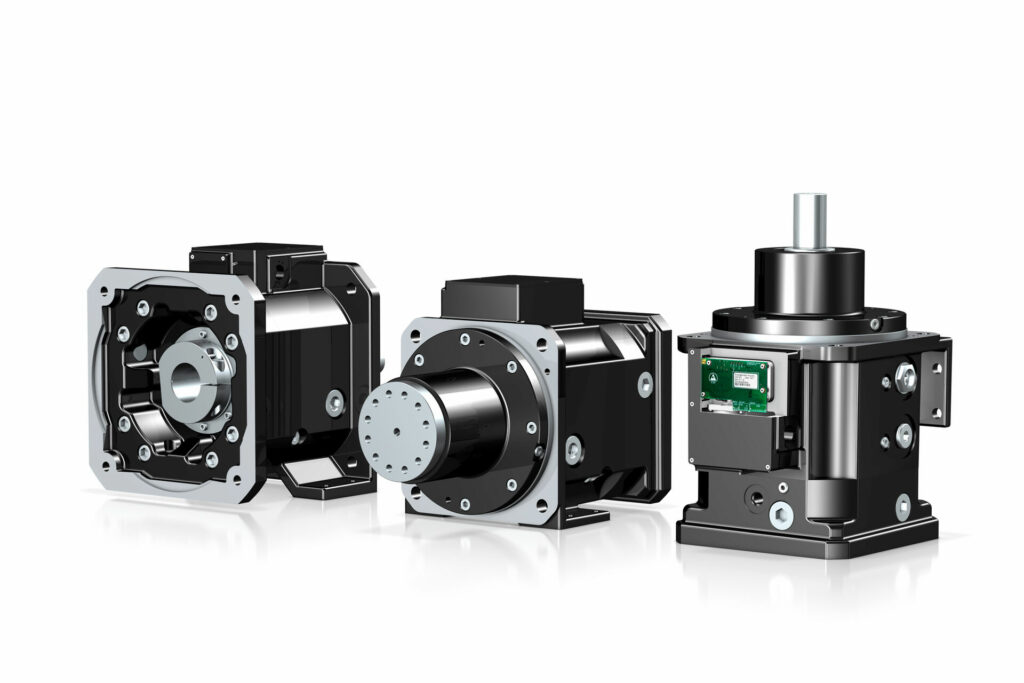

雙速齒輪箱。
優質工件需要經濟高效地製造和加工。 而這正是我們的優勢:
利用我們創新的 PS SensorShift 減速機。 可以在兩個傳動比不同的切換級進行操作。
為什麼這麼有趣?
高精度斜齒行星齒輪箱,在傳動擋中非常適合高扭矩。 同時適用於高轉速 – 在節能型高速檔中脫開。 結合數字換檔監控,用於順利切換。
STOBER 雙速齒輪箱工作能效極高 – 這是其最突出的特點之一。
與市場上以前的解決方案相比,節能主要源於創新的設計方法。 通過在具有傳動擋的切換級和具有節能型高速檔的切換級之間切換,可以在很短的時間內實現高轉速或高扭矩。 突出特點:切換受到數字監控。
即使在頻繁換擋或最大轉速負載的情況下,減速器溫度也始終保持在較低水平。
PS 減速機理想適用於所有需要復雜的主軸驅動方案的工具機:龍門機床、立式和臥式車床或銑削和鑽孔中心。
PS 系列傳動擋與久經考驗的 STOBER 斜齒行星式齒輪減速機配合使用。 該切換級的不同傳動比可確保高扭矩,非常適合加工切削硬質材料。 另外,在這種精密規格中,斜齒設計是確保平穩運行的有力保障。
而在高速檔中,行星齒輪組完全脫開。 通過這種設計,電機扭矩的傳輸幾乎沒有損失 – 就像中間沒有減速機一樣。 它們在短時間內達到高轉速,例如用於工件的精加工。 幾乎完全避免了能量損失,同時也大大增加了動力。
一種非常特殊的方案為您帶來利益:已經開發出一種特殊的數字開關控制來在兩個級之間切換 – STOBER SensorShift。
一旦行星齒輪在傳動擋中激活,切換輪齒就會相互嚙合,這是換擋的關鍵時刻。 SensorShift 會提前識別這一時刻並短暫降低速度。 這將切換錯誤率降低到 0.01% 以下!
平緩的加速和減速斜坡還可以保護機械裝置,同時增加使用壽命。
此外,SensorShift 的工作方式是完全非接觸式的,因此無磨損。 計算並保存切換次數。 另一個優點:示教功能僅需幾秒,因此絕對不需要對限位開關等的機械設置。
功率密度:
|
|||||
價位:
|
€ | € | € | € | € |
- 總齒數比:1 – 5.5
- 允許的輸入轉速:2500 – 10000 rpm
- 標稱功率:39 – 47 kW
- S3 運作程序極限扭矩:400 – 2200 Nm
找到最適合您的產品!
- 軸:法蘭軸,具備或不具備兩個軸鍵的實心軸
- 殼體:
- 減速機殼體和換擋箱採用一體化鑄造結構
- 短、中或長軸承間距,均可選配冷卻法蘭
- 軸承:
- 標準(深溝球軸承)
- 軸向或徑向增強(角接觸球軸承或滾柱軸承)
- 安裝位置:任意
- 潤滑劑和保養:
- 用於封閉殼體中標準應用的自潤潤滑
- 含有外部油箱的循環潤滑
- 雙速換檔:
- 傳動擋:高精度斜齒行星式齒輪減速機,齒數比 i = 1 或 i = 5.5
- 高速檔:齒數比 i = 1;行星齒輪組完全脫開
- 可選中間檔位
- 電機配接器: EasyAdapt (ME) ,具備夾緊聯軸器
- 推薦的電機:可以安裝在所有常見的主軸電機上
