齿轮齿条传动带同步伺服电机
齿轮齿条传动带同步伺服电机

从完全旋转到线性:
齿轮齿条传动带同步伺服电机

根据创新型齿轮齿条传动系统方案,STOBER 开发出一款过程安全的紧凑式易用型系统,该系统专门设计用于机床、自动装置和机械手装置。

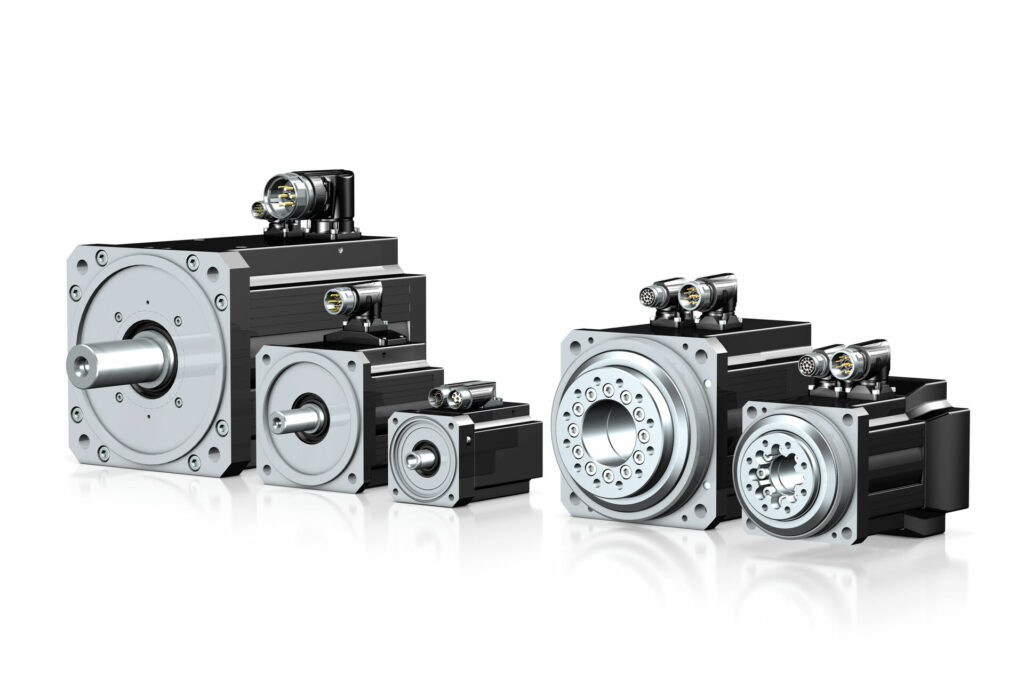

结合我们的行星齿轮减速器或螺旋伞齿轮减速器以及 STÖBER 同步伺服电机,为您提供非常紧凑、高动态的驱动解决方案。

获益
齿轮齿条传动搭配 EZ 电机

所有 STOBER 齿轮齿条传动均为即装即用式解决方案,具有多种组合方式,可完全匹配负荷能力和精确度方面的不同要求。

所有小齿轮设计均可与 STÖBER 行星齿轮减速器组合使用,ZV 系列也可与螺旋伞齿轮减速器组合使用。

最佳:STOBER EZ 系列的所有电机可直接以任意尺寸进行加装,无需适配器。

无需电机适配器,因而降低了惯性矩,从而驱动单元的超出色动态性获得诸多益处。
ZV…EZ:高灵活度,用于自动装置和机械手装置

ZV 系列齿轮齿条传动 – 这意味着组合潜力方面的最高灵活性。

齿轮齿条传动可以连接到 P 系列行星齿轮减速器、高经济的 PE 系列,也可以连接到 K、KS 或 KL 系列的 STOBER 螺旋伞齿轮减速器。

无论您需要哪种驱动解决方案 – 您将始终受益于具有高质量斜齿的完美协调的高性能减速电机。

ZR…EZ:高进给速度,因此速度快

ZR 系列的齿轮齿条传动特点在于,带螺栓分布圆的大尺寸斜齿小齿轮,因此可实现很高的进给速度。

结合 PH 系列的行星齿轮减速器和 EZ 系列的同步伺服电机 – 一款高性能减速电机,适用于所有在刚度、精度和可靠性方面具有超高要求的驱动解决方案。

ZTR…EZ:高性能,适用于要求严苛的驱动方案

ZTR 系列精确度高,同时性能强劲,其特点在于,小齿轮直径小,线性刚度高,扭矩较小。

小齿轮采用焊接式螺纹凸缘法兰,装卸便捷。 因此,ZTR 系列尤其适用于安装在支撑轴承套造成了干扰轮廓的机床的进给轴中,例如龙门机床、立式和卧式车床或铣削和钻孔中心。

结合 PH 或 PHV 系列的行星齿轮减速器以及 EZ 系列的同步伺服电机 – 一款高性能减速电机,适用于所有在刚度、精度和可靠性方面具有超高要求的驱动解决方案。

ZTRS…EZ:高强度,确保最大功率密度

STOBER 开发的带内轮廓加固筋的螺旋固定式支撑轴承套,首次实现了在齿轮齿条传动中充分利用齿轮扭矩,从而优化了功率密度和刚度。

ZTRS 系列非常适合用于机床、激光机以及高动态且精确的处理系统的进给轴中。

结合 PH、PHV 或 PHQ 系列的行星齿轮减速器和 EZ 系列的同步伺服电机,您可以获得非常紧凑、高动态的驱动单元,具有 STOBER 典型的高质量斜齿以及卓越的抗扭刚度和抗翻能力。

技术参数

0 ZVEZ 齿轮齿条传动技术参数

ZVPEZ 系列
功率密度:
价位:
  • 模数:2 – 4 mm
  • 齿数:16 – 25
  • 加速进给力:.8 – 11 kN
  • 允许的进给速度:.1 – 4.5 m/s
  • 线性间隙:8 – 44 μm

找到最适合您的产品!
ZVPEEZ 系列
功率密度:
价位:
  • 模数:2 – 3 mm
  • 齿数:16 – 25
  • 加速进给力:.48 – 6.1 kN
  • 允许的进给速度:.17 – 4.5 m/s
  • 线性间隙:40 – 83 μm

找到最适合您的产品!
ZVKSEZ 系列
功率密度:
价位:
  • 模数:2 – 4 mm
  • 齿数:18 – 25
  • 加速进给力:1.3 – 11 kN
  • 允许的进给速度:.08 – 3 m/s
  • 线性间隙:37 – 44 μm

找到最适合您的产品!
ZVKLEZ 系列
功率密度:
价位:
  • 模数:2 mm
  • 齿数:16 – 20
  • 加速进给力:.64 – 2.7 kN
  • 允许的进给速度:.21 – 1.7 m/s
  • 线性间隙:99 – 123 μm

找到最适合您的产品!
ZVKEZ 系列
功率密度:
价位:
  • 模数:2 – 4 mm
  • 齿数:18 – 25
  • 加速进给力:.91 – 15 kN
  • 允许的进给速度:.04 – 3.4 m/s
  • 线性间隙:12 – 111 μm

找到最适合您的产品!

ZREZ 齿轮齿条传动技术参数

ZRPHEZ 系列
功率密度:
价位:
  • 模数:2 – 4 mm
  • 齿数:26 – 40
  • 加速进给力:.49 – 16 kN
  • 允许的进给速度:.16 – 6 m/s
  • 线性间隙:10 – 56 μm

找到最适合您的产品!

ZTREZ 齿轮齿条传动技术参数

ZTRPHEZ 系列
功率密度:
价位:
  • 模数:2 – 8 mm
  • 齿数:12 – 32
  • 加速进给力:1.9 – 67 kN
  • 允许的进给速度:.1 – 4 m/s
  • 线性间隙:4 – 44 μm

找到最适合您的产品!
ZTRPHVEZ 系列
功率密度:
价位:
  • 模数:5 – 6 mm
  • 齿数:16 – 19
  • 加速进给力:32 – 67 kN
  • 允许的进给速度:.12 – .39 m/s
  • 线性间隙:42 – 44 μm

找到最适合您的产品!

ZTRSEZ 齿轮齿条传动技术参数

ZTRSPHEZ 系列
功率密度:
价位:
  • 模数:2 – 10 mm
  • 齿数:15 – 32
  • 加速进给力:2.8 – 94 kN
  • 允许的进给速度:.12 – 4 m/s
  • 线性间隙:7 – 70 μm

找到最适合您的产品!
ZTRSPHQEZ 系列
功率密度:
价位:
  • 模数:8 – 10 mm
  • 齿数:15 – 19
  • 加速进给力:107 – 126 kN
  • 允许的进给速度:.12 – .26 m/s
  • 线性间隙:69 – 70 μm

找到最适合您的产品!
ZTRSPHVEZ 系列
功率密度:
价位:
  • 模数:5 – 10 mm
  • 齿数:15 – 20
  • 加速进给力:26 – 94 kN
  • 允许的进给速度:.13 – .49 m/s
  • 线性间隙:44 – 70 μm

找到最适合您的产品!
特性

0 ZV…EZ 齿轮齿条传动特性

ZVPEZ 系列
ZV 齿轮齿条传动搭配 P 减速器搭配 EZ 电机……
系列 ZVPE
ZV 齿轮齿条传动搭配 PE 减速器搭配 EZ 电机……
系列 ZVK
ZVKLEZ 系列
ZV 齿轮齿条传动搭配 KL 减速器搭配 EZ 电机……
系列 ZVKS
ZV 齿轮齿条传动搭配 K 减速器搭配 EZ 电机……

0 ZR…EZ 齿杆驱动器特性

系列 ZRPH
ZR 齿轮齿条传动搭配 PH 减速器搭配 EZ 电机……

0 ZTR 齿轮齿条传动特性

ZTRPHEZ 系列
ZTR 齿轮齿条传动搭配 PH 减速器搭配 EZ 电机……
ZTRPHVEZ 系列

0 ZTRS 齿轮齿条传动特性

ZTRSPHEZ 系列
ZTRS 齿轮齿条传动搭配 PH 减速器搭配 EZ 电机……
ZTRSPHQEZ 系列
ZTRS 齿轮齿条传动搭配 PHQ 减速器搭配 EZ 电机……
ZTRSPHVEZ 系列
ZTRS 齿轮齿条传动搭配 PHV 减速器搭配 EZ 电机……
