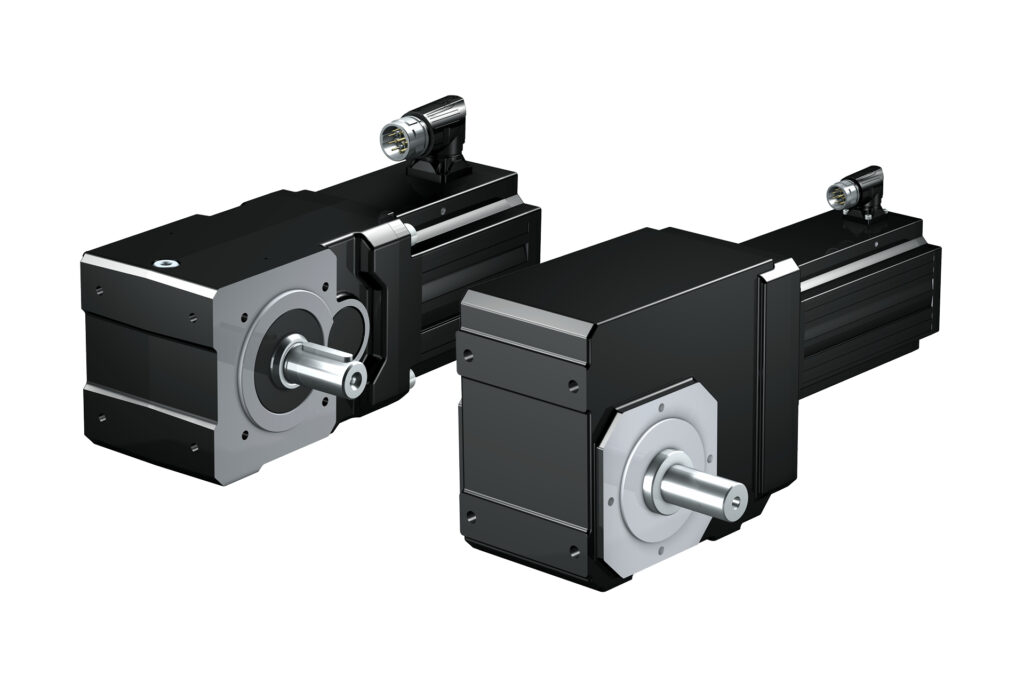

伺服傘齒式減速馬達產品
螺旋傘齒輪減速機搭配同步伺服馬達成為精簡型單元,對安裝空間要求低,功率密度大。

完全以實踐為導向:
伺服傘齒式減速馬達。

此系列的螺旋傘齒輪減速機,搭配同步伺服馬達構成精簡型單元,對安裝空間要求低,功率密度大。

因此,可為包裝機和工具機以及自動裝置和機械手裝置,帶來各式各樣的設計可能性,打造高效結構。

優點
螺旋傘齒輪減速機搭配 EZ 電機

K 系列的減速機搭配 EZ 系列的同步伺服馬達,無需聯軸器,這種組合可降低安裝空間需求、旋轉品質以及總重量。

這樣在增加動力的同時節省了成本。

KEZ:多樣化,結構精簡,間隙穩定性出色

此系列的所有減速電機均具有高品質斜齒,實現了低運轉噪音和出眾的間隙穩定性。

K 系列的減速機搭配 EZ 電機的優點尤其在於,超精簡的殼體尺寸、超低的重量、高容量性能和大的扭矩。

KLEZ:外形美觀、動態,完全無軸偏移

採用抗扭曲、無縫隙的一體化結構,而且減速機直接安裝在精益電機上,構成穩定性極強的驅動單元。

電機軸和齒輪箱輸出軸出處於同一個平面上,促使機器或設備結構實現了大幅度簡化。

此系列的減速電機主要用於要求高動態、低重量且結構精簡的應用。

KSEZ:強勁、穩定,功率密度超大

KS 系列的減速機採用堅固的軸承和高品質的輪齒,負載能力出眾,且不易傾翻。

即便在高轉速狀態下,也可無故障連續運轉。

直接加裝的優點:螺旋傘齒輪,行星式齒輪減速機和 EZ 電機構成的單元很精簡,對安裝空間的要求極低。 如果採用正方形加裝凸緣,則可緊靠著安裝減速電機。

技術參數
KEZ 系列
功率密度
價位
  • 總齒數比:4 – 381
  • 允許的加速扭矩:23 – 13200 Nm
  • 背隙:1.5 – 12 弧分
  • 效率:94 – 97 %

找到最適合您的產品!
KLEZ 系列
功率密度
價位
  • 總齒數比:4 – 32
  • 允許的加速扭矩:11 – 65 Nm
  • 背隙:16 – 25 弧分
  • 效率:97%

找到最適合您的產品!
KSEZ 系列
功率密度
價位
  • 總齒數比:6 – 100
  • 允許的加速扭矩:27 – 400 Nm
  • 背隙:4 – 6 弧分
  • 效率:93 – 95 %

找到最適合您的產品!
特性
KEZ 系列
K 系列減速機搭配 EZ 電機……
KLEZ 系列
KL 系列減速機搭配 EZ 電機……
KSEZ 系列
KS 系列減速機搭配 EZ 電機……
應用
紙箱打包機
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
灌裝設備
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
第 7 軸
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
自動化與機器人
行業 與應用

我們協助您實現願景 – 在全球各個行業和市場為您提供支援。

我們採用整體解決方案思路來滿足您的特定需求,為您開發出最符合您要求的驅動單元和自動裝置解決方案。

瞭解詳細信息
下載
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Katalog STÖBER kompaktKatalog STÖBER kompakt 044426552022 09DE10.24 MB
Katalog Synchron-ServogetriebemotorenKatalog Synchron-Servogetriebemotoren 114424372022 05DE25.78 MB
Katalog Synchron-Servogetriebemotoren mit redundanter BremseKatalog Synchron-Servogetriebemotoren mit redundanter Bremse 004433112022 05DE17.46 MB
Katalog ServoStop Servogetriebe mit BremseKatalog ServoStop Servogetriebe mit Bremse 014432342022 03DE14.49 MB
Katalog ServogetriebeKatalog Servogetriebe 044430542021 12DE15.21 MB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Betriebsanleitung Getriebe und Getriebemotoren C F K SBetriebsanleitung Getriebe und Getriebemotoren C F K S 024430272020 11DE364.03 KB
Betriebsanleitung Getriebe und Getriebemotoren PK PKX PHK PHKX PHQK KS KLBetriebsanleitung Getriebe und Getriebemotoren PK PKX PHK PHKX PHQK KS KL 004431502019 10DE1.71 MB
Montageanleitung Schmieranschlüsse für Getriebe C K SAssembly instructions Lubrication connections of gear units C K SMontageanleitung Schmieranschlüsse für Getriebe C K S
Assembly instructions Lubrication connections of gear units C K S
114416312017 11DE
EN
105.08 KB
Mounting instructions Hollow shafts with shrink disk for F K KL KS S gear unitsMontageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS SMounting instructions Hollow shafts with shrink disk for F K KL KS S gear units
Montageanleitung Hohlwellen mit Schrumpfscheibe für Getriebe F K KL KS S
104407112019 05EN
DE
118.14 KB
Betriebsanleitung Motoradapter MB23 - MB53 ServoStopBetriebsanleitung Motoradapter MB23 - MB53 ServoStop 014432872022 11DE6.02 MB
Betriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZMBetriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZM 014430322019 05DE449.89 KB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Motoranschlussplan EZ_AH an MDS 5007 Sin-CosMotoranschlussplan EZ_AH an MDS 5007 Sin-Cos 014426662017 07DE63.44 KB
Anschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-CosAnschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-Cos 024423072017 07DE77.95 KB
Anschlussplan EZ_AK an SDS 5007 Sin-CosAnschlussplan EZ_AK an SDS 5007 Sin-Cos 014426702017 07DE63.18 KB
Anschlussplan EZ_AL an SD6A02Anschlussplan EZ_AL an SD6A02 014426722017 07DE69.55 KB
Anschlussplan EZ_AM an SD6 Sin-CosAnschlussplan EZ_AM an SD6 Sin-Cos 024426742019 02DE154.56 KB
Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard)Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard) 024426772018 06DE129.55 KB
Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard)Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard) 014430222018 06DE123.46 KB
Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S)Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S) 014430492021 03DE184.33 KB
Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2 004430952019 09DE186.05 KB
Anschlussplan EZ_AA an SDS 5000Anschlussplan EZ_AA an SDS 5000 044423052019 02DE174.62 KB
Anschlussplan EZ_AB an MDS 5000 Anschlussplan EZ_AB an MDS 5000 044423062019 02DE175.33 KB
Anschlussplan EZ_FA an SDS 4000 kompatibelAnschlussplan EZ_FA an SDS 4000 kompatibel 044423082019 02DE145.96 KB
Anschlussplan EZ_AF an MDS 5007Anschlussplan EZ_AF an MDS 5007 024426652019 02DE161.18 KB
Anschlussplan EZ_FG an B&R AcoposAnschlussplan EZ_FG an B&R Acopos 044423132019 02DE158.97 KB
Anschlussplan EZ_FJ an Siemens SINAMICS S120Anschlussplan EZ_FJ an Siemens SINAMICS S120 044423152021 03DE192.99 KB
Anschlussplan EZ_FM an Beckhoff AX5000Anschlussplan EZ_FM an Beckhoff AX5000 034423182017 06DE197.63 KB
Anschlussplan EZ_FP an MDS / SDS 5000 kompatibelAnschlussplan EZ_FP an MDS / SDS 5000 kompatibel 044423212019 02DE156.99 KB
Anschlussplan EZ_FR an MDS _ SDS 5000 kompatibelAnschlussplan EZ_FR an MDS _ SDS 5000 kompatibel 044423222017 11DE115.80 KB
Anschlussplan EZ_FV an B&R ACOPOSMultiAnschlussplan EZ_FV an B&R ACOPOSMulti 024424442019 02DE74.72 KB
Anschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibelAnschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibel 014424472017 11DE107.52 KB
Anschlussplan EZ_AD an SD6Anschlussplan EZ_AD an SD6 014424502021 09DE195.64 KB
Anschlussplan EZ_AE an SD6 Sin-CosAnschlussplan EZ_AE an SD6 Sin-Cos 024424512019 02DE168.08 KB
Anschlussplan EZ_AJ an SDS 5007Anschlussplan EZ_AJ an SDS 5007 024426682019 02DE161.39 KB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
Replacement parts list helical bevel gear units K1004 K1014 SNFErsatzteilliste Kegelradgetriebe K1004 K1014 SNFReplacement parts list helical bevel gear units K1004 K1014 SNF
Ersatzteilliste Kegelradgetriebe K1004 K1014 SNF
044414032010 09EN
DE
103.64 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 ANFReplacement parts list helical bevel gear units K1003 K1013 ANFErsatzteilliste Kegelradgetriebe K1003 K1013 ANF
Replacement parts list helical bevel gear units K1003 K1013 ANF
044413872010 09DE
EN
94.46 KB
Replacement parts list helical bevel gear units K1003 K1013 AN ANG ANGDErsatzteilliste Kegelradgetriebe K1003 K1013 AN ANG ANGDReplacement parts list helical bevel gear units K1003 K1013 AN ANG ANGD
Ersatzteilliste Kegelradgetriebe K1003 K1013 AN ANG ANGD
044413892010 09EN
DE
99.85 KB
Replacement parts list helical bevel gear units K1003 K1013 SNFErsatzteilliste Kegelradgetriebe K1003 K1013 SNFReplacement parts list helical bevel gear units K1003 K1013 SNF
Ersatzteilliste Kegelradgetriebe K1003 K1013 SNF
044413912010 09EN
DE
95.84 KB
Ersatzteilliste Kegelradgetriebe K1003 K1013 SN SNG SNGDReplacement parts list helical bevel gear units K1003 K1013 SN SNG SNGDErsatzteilliste Kegelradgetriebe K1003 K1013 SN SNG SNGD
Replacement parts list helical bevel gear units K1003 K1013 SN SNG SNGD
044413932010 09DE
EN
100.97 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 VReplacement parts list helical bevel gear units K1004 K1014 VErsatzteilliste Kegelradgetriebe K1004 K1014 V
Replacement parts list helical bevel gear units K1004 K1014 V
044413972010 09DE
EN
98.02 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 ANFReplacement parts list helical bevel gear units K1004 K1014 ANFErsatzteilliste Kegelradgetriebe K1004 K1014 ANF
Replacement parts list helical bevel gear units K1004 K1014 ANF
044413992010 09DE
EN
101.91 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 AN ANG ANGDReplacement parts list helical bevel gear units K1004 K1014 AN ANG ANGDErsatzteilliste Kegelradgetriebe K1004 K1014 AN ANG ANGD
Replacement parts list helical bevel gear units K1004 K1014 AN ANG ANGD
044414012010 09DE
EN
107.86 KB
Ersatzteilliste Kegelradgetriebe K1004 K1014 SN SNG SNGDReplacement parts list helical bevel gear units K1004 K1014 SN SNG SNGDErsatzteilliste Kegelradgetriebe K1004 K1014 SN SNG SNGD
Replacement parts list helical bevel gear units K1004 K1014 SN SNG SNGD
044414052010 09DE
EN
108.28 KB
Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5Replacement parts list MGS gears with pre-stage in mounting position 5Ersatzteilliste Ölförderer für MGS-Getriebe mit Vorstufe in Einbaulage 5
Replacement parts list MGS gears with pre-stage in mounting position 5
014414912009 11DE
EN
50.87 KB
Ersatzteilliste Kegelradgetriebe K9Ersatzteilliste Kegelradgetriebe K9 064426862018 03DE1.82 MB
Ersatzteilliste Kegelradgetriebe K8Ersatzteilliste Kegelradgetriebe K8 004426922018 03DE1.87 MB
Ersatzteilliste Kegelradgetriebe K7Ersatzteilliste Kegelradgetriebe K7 004430642018 03DE1.86 MB
Ersatzteilliste Kegelradgetriebe K6Ersatzteilliste Kegelradgetriebe K6 004430732018 03DE1.80 MB
Ersatzteilliste Kegelradgetriebe K5Ersatzteilliste Kegelradgetriebe K5 004431282018 10DE1.73 MB
Ersatzteilliste Kegelradgetriebe K2 K3 K4Ersatzteilliste Kegelradgetriebe K2 K3 K4 004431312018 10DE1.63 MB
Ersatzteilliste Kegelradgetriebe K1Ersatzteilliste Kegelradgetriebe K1 004431322018 09DE1.38 MB
Replacement parts list helical bevel gear units K1003 K1013 VErsatzteilliste Kegelradgetriebe K1003 K1013 VReplacement parts list helical bevel gear units K1003 K1013 V
Ersatzteilliste Kegelradgetriebe K1003 K1013 V
044413852010 09EN
DE
90.73 KB
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
您要查找的文件不包括在內?小貼士:選擇「所有語言」。
頭銜版本識別號日期文件大小/文件類型
UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM 004432972021 10DE71.70 KB
EU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZEU declaration of conformity synchronous servo motors and synchronous geared motors ED EK EZEU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZ
EU declaration of conformity synchronous servo motors and synchronous geared motors ED EK EZ
014430892020 11DE
EN
37.12 KB
EU Declaration of conformity synchron motors LMEU-Konformitätserklärung für Lean-Motoren LMEU Declaration of conformity synchron motors LM
EU-Konformitätserklärung für Lean-Motoren LM
024430822020 11EN
DE
39.12 KB
UK Einbauerklärung GetriebeUK Einbauerklärung Getriebe 004432992021 10DE74.04 KB
Declaration of Incorporation gear unitsEinbauerklärung GetriebeDeclaration of Incorporation gear units
Einbauerklärung Getriebe
004427182015 04EN
DE
48.83 KB
