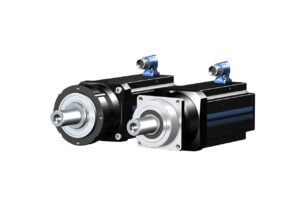

Servo-Planetengetriebemotoren
Servo-Planetengetriebemotoren, die kompaktesten auf dem Markt.

Servo-Planetengetriebemotoren: Keine sind in dieser Vielseitigkeit kompakter:

Mit der neuen Generation an Servo-Planetengetriebemotoren hat STÖBER Antriebslösungen entwickelt, die in ihrer Vielseitigkeit die kompaktesten auf dem Markt sind!

Profitieren Sie von einer um 65 % gesteigerten Leistungsdichte und nutzen Sie mit dem Servo-Planetengetriebemotoren von STÖBER – durch den Entfall des Motoradapters – die volle Dynamik Ihres Antriebs.

BENEFITS
Planetengetriebe feat. EZ-Motor

Die neue Generation an Planeten­getriebe überzeugt vor allem durch die enorme Varianz. Sämtliche STÖBER Motoren der Baureihe EZ können in jeder gewünschten Größe – ohne Adapter – direkt angebaut werden.

Durch diesen kompakten Antrieb profitieren Sie von einer um bis zu 65 % gesteigerten Leistungs­dichte.

Und wegen des geringeren Massen­trägheits­moments, durch den Entfall des Motor­adapters lässt sich mit Servo-Planetengetriebemotoren auch die volle Dynamik des Antriebs nutzen.

65 % gesteigerte Leistungs­dichte

PEZ: Für hohe Präzision und Laufruhe

Die Planetengetriebe der Baureihe P kennzeichnen eine hochwertige Schrägverzahnung, die ihnen ihre unübertroffene Laufruhe verleiht.

Eine weitere hervorragende Eigenschaft ist der äußerst hohe Wirkungsgrad. Durch die sehr geringen Reibmomente ist diese Baureihe für den Dauerbetrieb und High-Speed-Anwendungen optimal geeignet.

Baureihe P kombiniert mit unserem extrem kompakten, außerordentlich dynamischen EZ-Motor – das Resultat ist ein präziser Getriebemotor mit hoher Verdrehsteifigkeit und Spielstabilität! Servo-Planetengetriebemotoren für alle typischen Servoanwendungen.

PHEZ: Für höchste Präzision und Performance

Bei den Planetengetrieben der Baureihe PH handelt es sich um High-Performance-Servogetriebe mit erhöhter Verdreh- und Kippsteifigkeit. Das Innenleben kennzeichnet auch hier unsere bewährte, hochwertige Schrägverzahnung.

Die Abtriebswelle ist als Flansch ausgeführt.

PH feat. EZ – das Resultat ist ein High-Performance-Getriebemotor, geeignet für alle Antriebslösungen mit Servo-Planetengetriebemotoren und höchsten Anforderungen an Steifigkeit, Präzision und Zuverlässigkeit.

PHQEZ: Quattro Power für höchste Leistungsdichte

PHQ ist ein präzises Servogetriebe mit hochwertiger Schrägverzahnung und höchster Verdreh- und Kippsteifigkeit. Für ein maximales Drehmoment.

Kombiniert mit einem EZ-Motor erhalten Sie einen Getriebemotor, der insbesondere durch das innovative 4-Planeten-System besticht.

Unsere Quattro-Power-Baureihe ist für Anwendungen ideal, in denen Platz kostbar ist – beispielsweise für Antriebe in Pick-and-Place-Applikationen.

PHVEZ: Für große Übersetzungen

PHV – ein präzises High-Performance-Servogetriebe mit der bewährten hochwertigen Schrägverzahnung und einer sehr hohen Verdreh- und Kippsteifigkeit.

Die Getriebe sind insbesondere für große Übersetzungen geeignet.

PHV und EZ – da beide Elemente sehr kurz bauend sind, erhalten Sie in Kombination einen extrem kompakten, hochdynamischen Getriebemotor.

PEEZ: Die attraktive Economy-Variante

Bei der Baureihe PE handelt es sich um hochökonomischen Planetengetriebe für den Economy-Bereich mit hoher Performance.
Und der für STÖBER typischen hochwertigen Schrägverzahnung – für geringe Geräuschentwicklung und beste Laufruhe.
Ein in dieser Produkt- und Preisklasse einzigartiges Feature auf dem Markt!

Kombinieren Sie dieses Getriebe mit einem unserer EZ-Motoren, profitieren Sie von einem sehr wirtschaftlichen und gleichzeitig leistungsstarken Getriebemotor. Insbesondere in den Branchen Automation und Robotik.

TECHNICAL DATA
Baureihe PEZ
Leistungsdichte
Preisklasse
  • Gesamtübersetzung: 3 – 100
  • Zul. Beschleunigungsmoment: 11 – 3450 Nm
  • Drehspiel: 1 – 8 arcmin
  • Wirkungsgrad: 95 – 97 %

Find your right fit!
Baureihe PHEZ
Leistungsdichte
Preisklasse
  • Gesamtübersetzung: 4 – 100
  • Zul. Beschleunigungsmoment: 24 – 7500 Nm
  • Drehspiel: 1 – 4 arcmin
  • Wirkungsgrad: 93 – 96 %

Find your right fit!
Baureihe PHVEZ
Leistungsdichte
Preisklasse
  • Gesamtübersetzung: 61 – 121
  • Zul. Beschleunigungsmoment: 1638 – 7500 Nm
  • Drehspiel: 3 arcmin
  • Wirkungsgrad: 90 %

Find your right fit!
Baureihe PHQEZ
Leistungsdichte
Preisklasse
  • Gesamtübersetzung: 5,5 – 600
  • Zul. Beschleunigungsmoment: 84 – 22000 Nm
  • Drehspiel: 1 – 3 arcmin
  • Wirkungsgrad: 90 – 96 %

Find your right fit!
Baureihe PEEZ
Leistungsdichte
Preisklasse
  • Gesamtübersetzung: 3 – 28
  • Zul. Beschleunigungsmoment: 11 – 250 Nm
  • Drehspiel: 8 – 10 arcmin
  • Wirkungsgrad: 95 – 97 %

Find your right fit!
FEATURES
Baureihe PEZ
P-Getriebe feat. EZ-Motor …
Baureihe PHEZ
PH-Getriebe feat. EZ-Motor …
Baureihe PHQEZ
PHQ-Getriebe feat. EZ-Motor …
Baureihe PHVEZ
PHV-Getriebe feat. EZ-Motor …
Baureihe PEEZ
PE-Getriebe feat. EZ-Motor …
APPLICATIONS

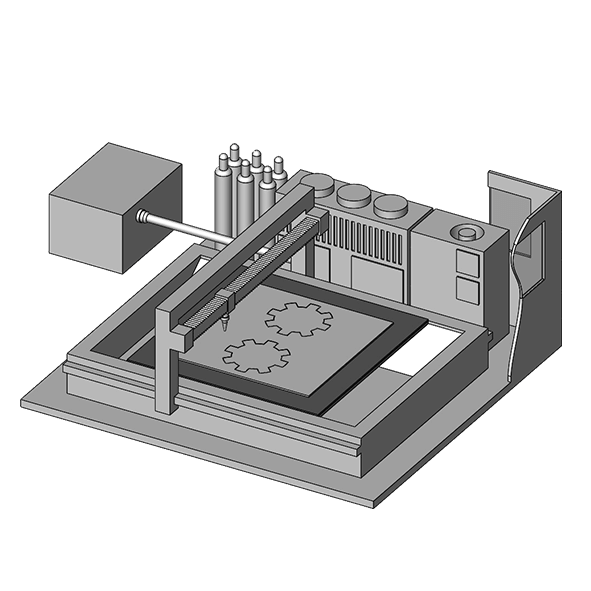

Laserschneiden
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Rohrbiegen
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen wie Servo-Planetengetriebemotoren für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
Branchen und Anwendungen

Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.

Mit ganz­heitlicher Betrachtungs­weise auf Ihre spezifische Aufgaben­stellung unter­stützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.

Mehr erfahren
DOWNLOADS
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Katalog STÖBER kompaktKatalog STÖBER kompakt 044426552022 09DE10.24 MB
Katalog Synchron-ServogetriebemotorenKatalog Synchron-Servogetriebemotoren 114424372022 05DE25.78 MB
Katalog Synchron-Servogetriebemotoren mit redundanter BremseKatalog Synchron-Servogetriebemotoren mit redundanter Bremse 004433112022 05DE17.46 MB
More than just a gearbox (Planetengetriebe 3. Generation)More than just a gearbox (Planetengetriebe 3. Generation) 004431562019 10DE1019.42 KB
Katalog ServoStop Servogetriebe mit BremseKatalog ServoStop Servogetriebe mit Bremse 014432342022 03DE14.49 MB
Katalog ServogetriebeKatalog Servogetriebe 044430542021 12DE15.21 MB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Betriebsanleitung Motoradapter MB23 - MB53 ServoStopBetriebsanleitung Motoradapter MB23 - MB53 ServoStop 014432872022 11DE6.02 MB
Sicherheitshinweise für GetriebeSicherheitshinweise für Getriebe 004431082018 07DE72.86 KB
Sicherheitshinweise für explosionsgeschützte GetriebeSicherheitshinweise für explosionsgeschützte Getriebe 004431092018 07DE71.63 KB
Betriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZMBetriebsanleitung Synchron-Servomotoren EZ EZHD EZHP EZS EZM 014430322019 05DE449.89 KB
Betriebsanleitung Planetengetriebe und Planetengetriebemotoren P/PE/PH/PHQ/PHV (G3)Betriebsanleitung Planetengetriebe und Planetengetriebemotoren P/PE/PH/PHQ/PHV (G3) 004431492019 10DE1004.82 KB
Betriebsanleitung Getriebe und Getriebemotoren PE22 PE32 PE42 PE52Betriebsanleitung Getriebe und Getriebemotoren PE22 PE32 PE42 PE52 004432522021 03DE724.61 KB
Montageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montierenMontageanleitung Motor an Servogetriebe mit Adapter ME MEL MF MFL ME10-ME50 montieren 024431612021 05DE130.25 KB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
Motoranschlussplan EZ_AH an MDS 5007 Sin-CosMotoranschlussplan EZ_AH an MDS 5007 Sin-Cos 014426662017 07DE63.44 KB
Anschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-CosAnschlussplan EZ_AC an MDS 5000_ SDS 5000 Sin-Cos 024423072017 07DE77.95 KB
Anschlussplan EZ_AK an SDS 5007 Sin-CosAnschlussplan EZ_AK an SDS 5007 Sin-Cos 014426702017 07DE63.18 KB
Anschlussplan EZ_AL an SD6A02Anschlussplan EZ_AL an SD6A02 014426722017 07DE69.55 KB
Anschlussplan EZ_AM an SD6 Sin-CosAnschlussplan EZ_AM an SD6 Sin-Cos 024426742019 02DE154.56 KB
Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard)Anschlussplan EZ_GG an B&R Acopos EnDat 2.2 (Standard) 024426772018 06DE129.55 KB
Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard)Anschlussplan EZ_GP an B&R P3 EnDat 2.2 (Standard) 014430222018 06DE123.46 KB
Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S)Anschlussplan EZ_GQ an Sinamics S120 DRIVE-CLiQ (über EIB 3392S) 014430492021 03DE184.33 KB
Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2Anschlussplan EZ_GY an B&R Acopos P3 EnDat 2.2 004430952019 09DE186.05 KB
Anschlussplan EZ_AA an SDS 5000Anschlussplan EZ_AA an SDS 5000 044423052019 02DE174.62 KB
Anschlussplan EZ_AB an MDS 5000 Anschlussplan EZ_AB an MDS 5000 044423062019 02DE175.33 KB
Anschlussplan EZ_FA an SDS 4000 kompatibelAnschlussplan EZ_FA an SDS 4000 kompatibel 044423082019 02DE145.96 KB
Anschlussplan EZ_AF an MDS 5007Anschlussplan EZ_AF an MDS 5007 024426652019 02DE161.18 KB
Anschlussplan EZ_FG an B&R AcoposAnschlussplan EZ_FG an B&R Acopos 044423132019 02DE158.97 KB
Anschlussplan EZ_FJ an Siemens SINAMICS S120Anschlussplan EZ_FJ an Siemens SINAMICS S120 044423152021 03DE192.99 KB
Anschlussplan EZ_FM an Beckhoff AX5000Anschlussplan EZ_FM an Beckhoff AX5000 034423182017 06DE197.63 KB
Anschlussplan EZ_FP an MDS / SDS 5000 kompatibelAnschlussplan EZ_FP an MDS / SDS 5000 kompatibel 044423212019 02DE156.99 KB
Anschlussplan EZ_FR an MDS _ SDS 5000 kompatibelAnschlussplan EZ_FR an MDS _ SDS 5000 kompatibel 044423222017 11DE115.80 KB
Anschlussplan EZ_FV an B&R ACOPOSMultiAnschlussplan EZ_FV an B&R ACOPOSMulti 024424442019 02DE74.72 KB
Anschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibelAnschlussplan EZ_GB an MDS 5000 SDS 5000 Sin-Cos kompatibel 014424472017 11DE107.52 KB
Anschlussplan EZ_AD an SD6Anschlussplan EZ_AD an SD6 014424502021 09DE195.64 KB
Anschlussplan EZ_AE an SD6 Sin-CosAnschlussplan EZ_AE an SD6 Sin-Cos 024424512019 02DE168.08 KB
Anschlussplan EZ_AJ an SDS 5007Anschlussplan EZ_AJ an SDS 5007 024426682019 02DE161.39 KB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
SchmierstofffüllmengenSchmierstofffüllmengen 164418712021 08DE1.35 MB
Das gesuchte Dokument ist nicht dabei? Tipp: "Alle Sprachen" auswählen.
TitelVersionIDDatumSpracheGröße / Typ
UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM 004432972021 10DE71.70 KB
EU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZEU Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren ED EK EZ 014430892020 11DE37.12 KB
EU-Konformitätserklärung für Lean-Motoren LMEU-Konformitätserklärung für Lean-Motoren LM 024430822020 11DE39.12 KB
UK Einbauerklärung GetriebeUK Einbauerklärung Getriebe 004432992021 10DE74.04 KB
Einbauerklärung GetriebeEinbauerklärung Getriebe 004427182015 04DE48.83 KB
SERVICES
Technologieberatung

Nutzen Sie die Kompetenz unserer Anwendungsingenieure für Servo-Planetengetriebemotoren oder wenden Sie sich an unseren First Level Support.

Technologieberatung
Sprechen Sie uns an!
+ 49 7231 582-3060
systemsupport@stoeber.de

SERVOsoft® Mit SERVOsoft® u.A. für Servo-Planeten­getriebe­motoren ist ein Werkzeug, mit dem Sie Antriebssysteme schnell und präzise skaliert auslegen. Elektrisch als auch rein mechanisch.

SERVOsoft®
STÖBER Configurator

Mit dem intuitiven STÖBER Produktkonfigurator können Sie passende Antriebslösungen ganz einfach filtern, vergleichen, abspeichern und mit anderen teilen.

STÖBER Configurator
STÖBER CAD

Sie suchen CAD-Daten? Mit dem STÖBER CAD-Tool stehen Ihnen die gewünschten Zeichnungen mit nur wenigen Klicks zum Download bereit.

STÖBER CAD
Service-Netzwerk

STÖBER ist mit 11 Standorten und 80 Service-Partnern weltweit in über 40 Ländern präsent. Egal wo, egal wann, immer für Sie da und in Bewegung!

Service-Netzwerk
Ersatz & Reparatur

Sie benötigen kompetente Hilfe oder Ersatzteile, Ersatzantriebe, Reparaturen und Retrofitting für Servo-Planetengetriebemotoren? Wir bieten Ihnen einen 24 h-Notruf für dringende Fälle.

Ersatz & Reparatur
24 h-Notrufnummer für dringende Fälle.
Wir sind für Sie da.

Zusammenarbeit auf Augenhöhe.

„Wir haben in STÖBER einen zuverlässigen Partner gefunden, der uns qualitativ hochwertige Produkte wie Servo-Planetengetriebemotoren schnell und pünktlich liefert. Wir schätzen insbesondere die ungewöhnlich konstruktive Zusammenarbeit. Dass wir mit STÖBER nur noch einen Ansprechpartner haben, erleichtert die Kommunikation. Das ist insbesondere im Anfangsstadium einer Entwicklung sehr wichtig. Den Wettbewerbern sind wir damit stets einen Schritt voraus.“

– Helmut Maier, Leiter Elektro- und Software-Entwicklung, SPINNER Werkzeugmaschinenfabrik GmbH

STÖBER Product ID.

Sie benötigen Betriebs- und Montageanleitungen, Ersatzteillisten oder Hinweise zu technischen Merkmalen zu unseren Servo-Planetengetriebemotoren und Produkten?

Die gewünschten Informationen erhalten Sie schnell und einfach dank der STÖBER Product ID.
